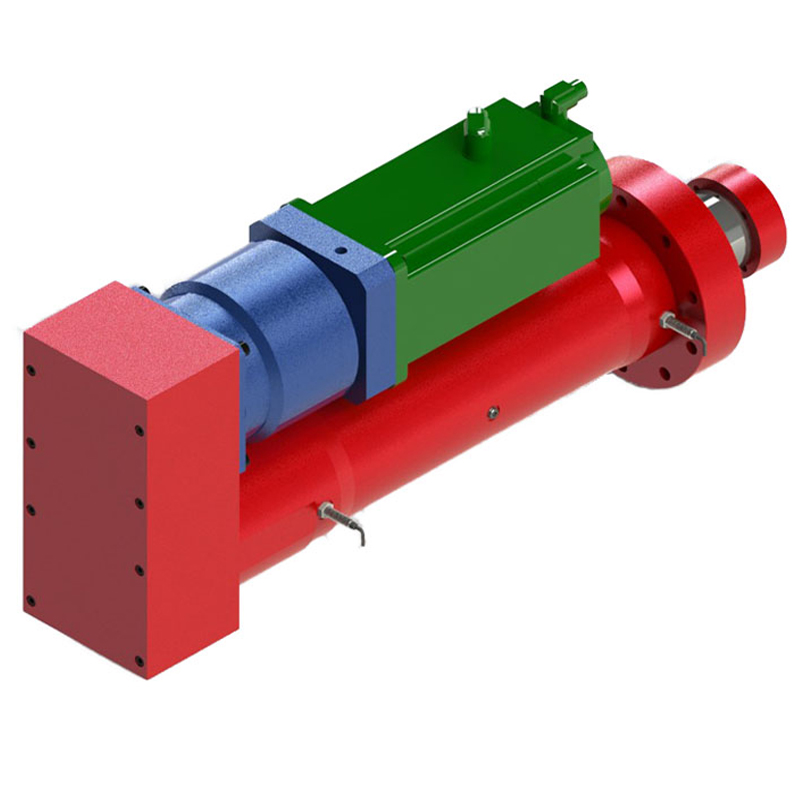

產生單級電動缸后，產生了多級電動缸。與最初的電動缸相比，多級伺服電動缸具有安裝空間小、行程長的優點，在使用領域更普遍。在這里，將介紹一種可伸縮的三級電動缸。

一個可伸縮的三級電動缸。伺服電機通過皮帶和皮帶輪驅動一端安裝在車輪箱內的一級螺桿旋轉，一級螺桿安裝螺桿，端面與一級內缸筒固定連接，二級螺桿一端與一級螺桿一端固定；二級螺桿安裝螺桿，端面與二級內缸筒固定連接，三級螺桿一端與二級螺桿一端固定；三級螺桿安裝螺桿，端面與推桿固定；推桿的另一端與耳環連接；拉線移動傳感器的拉線通過螺桿中心孔與耳環固定連接；三級螺桿可以一次伸出，推動各自的螺桿平移，通過推桿直接；三級螺桿通過推桿；推桿通過推桿的另一端與耳環連接；拉線移動傳感器連接，從而節省安裝空間。
