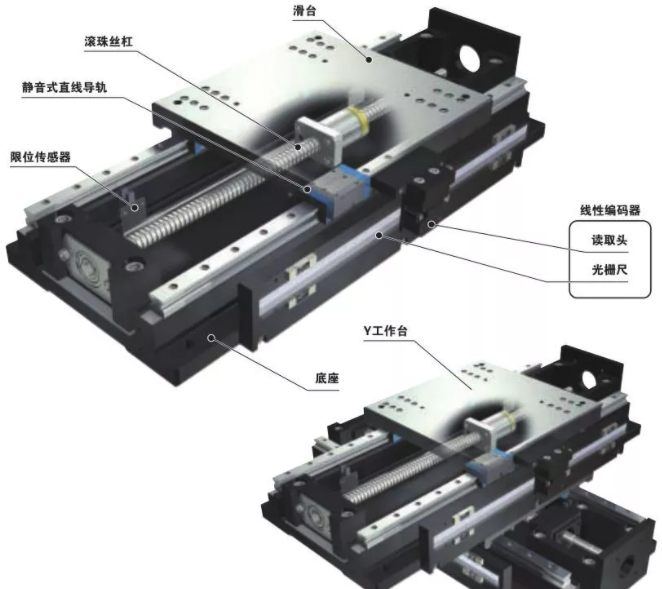

電動缸的內部結構

滑臺、直線導軌、滾珠絲桿、限位傳感器、防反轉裝置等。

驅動電機類型

步進電機、伺服電機、直流電機、交流電機。

電動缸的安裝附件裝置方式有很多，不同的裝置方式有不盡相同的作用。

1.浮動接頭：用于補償徑向和角度偏向；

2.I型接頭：允許電缸在一個平面內擺動；

3.Y型接頭：允許電缸在一個平面內擺動；

4.魚眼接頭：帶球面軸承；

5.軸向腳架裝置件：用于馬達軸向裝置；

6.平行腳架裝置件：用于馬達平行裝置；

7.前法蘭：用于前端蓋；

8.接近開關：用于位置感測；

9.軸向裝置組件：用于馬達軸向裝置；

10.平行裝置組件：用于馬達平行裝置；

11.后法蘭：用于馬達平行裝置組件后端；

12.單耳環裝置件：用于馬達平行裝置；

13.雙耳環裝置件：用于馬達平行裝置；

14.大行程導向單元：用于高力矩下避免缸體旋轉，合適行程50-800mm；

15.小行程導向單元：用于高力矩下避免缸體旋轉，合適行程50-400mm；

電動缸的優點有如下幾點

1、電動缸在復雜的環境下工作只需求定期的注脂潤滑，并無易損件需求維護改換，將比液壓系統和氣壓系統減少了大量的售后效勞本錢。

2、可以提供非常靈活的安裝配置，全系列的安裝組件，可以與伺服電機直線安裝，或者平行安裝，配置靈活。

3、電動缸可以完好替代液壓缸和氣缸，并且完成環境更環保，更節能，更干凈的優點。

4、很容易與PLC等控制系統銜接，完成高精密運動控制。噪音低，節能，干凈，高剛性，抗沖擊力，超長壽命，操作維護簡單。

5、應用廣泛，普遍的應用在造紙行業，化工行業，汽車行業，電子行業，機械自動化行業，焊接行業等。
